Как устроены ускорители «лунной» ракеты NASA

Как устроены ускорители «лунной» ракеты NASA

На прошлой неделе топливные сегменты двух ускорителей ракеты SLS прибыли в Космический центр имени Кеннеди во Флориде, прокатившись практически через все Соединенные Штаты с запада (штат Юта) на восток. Их везли сначала на огромных многоосных тягачах, а затем по железной дороге. На космодроме из них соберут два гигантских ускорителя сверхтяжелой ракеты SLS — ключевого элемента американской программы по возвращению на Луну. N + 1 разбирается, чем отличаются «лунные ускорители» от большинства двигателей, на которых сегодня летают в космос люди.

Первые ракеты работали на твердом топливе — это были пороховых пакеты, чья низкая энергетика компенсировалась простотой изготовления и использования. Но когда потребовалось решать более сложные задачи, например, доставить заряд взрывчатки на расстояние в несколько сотен километров, полеты потребовали новых технологий — так топливо стало жидким, и двигатели соответственно изменились.

Путь в космос был проложен на ракетах с ЖРД. На керосин-кислородных двигателях летала королевская «семерка», которая вывела на орбиту «Спутник» и Гагарина. ЖРД стоят на американских «Фальконах» и «Дельтах», российских «Союзах» и «Протонах», китайских «Чанчжэнах», новозеландских «Электронах».



Жидкостный двигатель действительно эффективен: его тягой удобно управлять, его можно выключить в любой момент и включать многократно. А компактные размеры позволяют легко перевозить двигатели и плотно компоновать их в торце ступени. При всей своей сложности, ЖРД — а это трубки и патрубки, турбонасосы, газогенераторы и форсуночные головки — уже давно технологически доступный уровень совершенства для выхода в космос.

Но за плюсы ЖРД приходится платить сложностями эксплуатации. Жидкие компоненты топлива либо ядовиты, либо криогенны — и здесь вылезает множество проблем с их сжижением, защитой от тепловых потерь и расслоений. Утечки паров топлива токсичны и пожароопасны. Стартовая заправка ракеты требует большой наземной инфраструктуры: хранилищ для топлива, систем его подачи. Весь этот ком технологических операций усложняет пуск, на его подготовку уходит прорва времени. Заправленную ракету сложно хранить: на старте от нее идет белый туман — это стравливается испаряющийся жидкий кислород.

В сравнении с этим ракетному двигателю на твердом топливе перед стартом не требуется ничего, кроме прикрепления к ракете — ни заправочных операций, ни строгих противопожарных мер, ни какого-либо обслуживания перед стартом. А запуск сводится к простому зажиганию воспламенителя.

Однако у простых в одном отношении твердотопливных двигателей есть другая сложность. Увеличение их размеров оборачивается для ракетостроителей значительными трудностями. Во-первых, большое давление, запертое у ЖРД  в камере сгорания, у твердотопливных двигателей распространяется на весь корпус. Он должен его выдерживать — а значит быть прочнее и, следовательно, тяжелее.

Как устроены ускорители «лунной» ракеты NASA

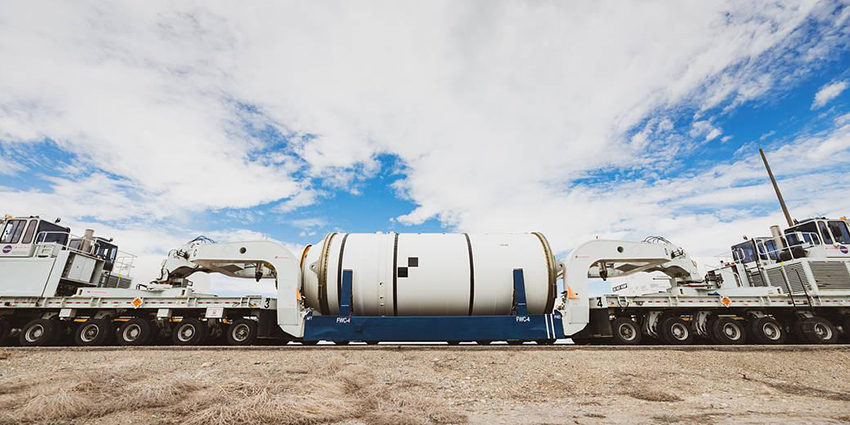

Сегмент ускорителя SLS отправляется в путь / NASA

Но самое сложное — это изготовление больших твердотопливных массивов. Попробуйте сделать топливную шашку весом сто тонн: такая громада будет оплывать под собственным весом, начнет меняться плотность в разных частях, внутри будут возникать напряжения и трещины.

Поэтому когда в 1962 году появилась первая межконтинентальная твердотопливная ракета Minuteman I массой 28 тонн, в космосе уже летали спутники, запущенные жидкостными ракетами массой сотни тонн.

Но прошло еще 20 лет твердотопливных инноваций и люди все-таки полетели в космос на РДТТ — твердотопливные ускорители использовались при пусках Space Shuttle.

Черным пятном на истории твердотопливных двигателей лежит катастрофа «Челленджера», которая случилась из-за негерметичности уплотнительных колец ускорителя — но она не отменила принципиальных преимуществ твердотопливных ускорителей: огромную тягу при компактном размере, простоту эксплуатации и невысокие затраты на изготовление.

После доработки твердотопливные ускорители еще 110 раз вывели в космос шаттлы. За всю историю программы в космос слетало 355 человек — это 63 процента от всех людей, когда-либо побывавших на орбите. Иными словами, сегодня больше половины всех участников космических полетов попадали в космос на твердотопливном заряде. Поэтому для возвращения на Луну NASA решило вернуться к твердотопливным ускорителям.

Двигатель

Твердотопливный двигатель состоит из трех базовых частей: корпуса, топлива и реактивного сопла.

Корпус больших РДТТ часто изготовляют намоткой прочных нитей с пропиткой твердеющими полимерами, получая крепкий и легкий композитный материал. Сопла РДТТ тоже часто делают из композитных материалов, используя различные вставки в напряженных частях сопла.

Важны форма и площадь поверхности горения в топливе. Обычно в центре топлива идет канал, который может расширяться и усложняться — например, принимая форму звезды. Чем больше площадь горения, тем больше расход топлива и тяга двигателя. Геометрия канала и ее изменение в процессе горения программируют величину и изменение тяги двигателя во время работы.

Как устроены ускорители «лунной» ракеты NASA

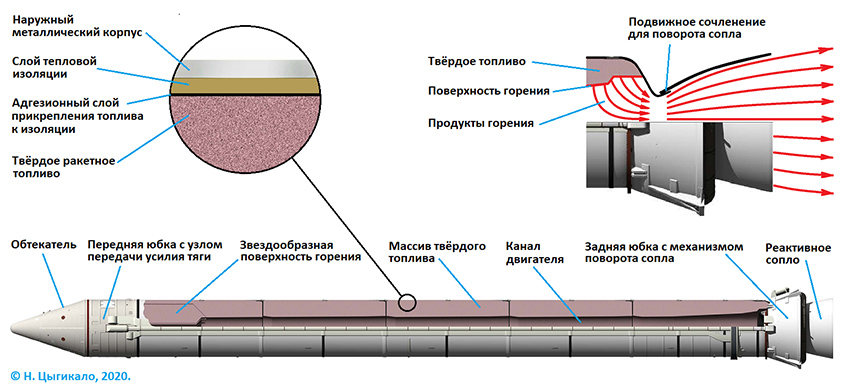

Схема устройства твердотопливного ракетного двигателя на примере ускорителя SLS / Николай Цыгикало

Рецепт смеси

Твердое топливо по своему составу очень разнообразно, и делится на несколько типов. Львиную долю занимают смесевые топлива — тонко измельченные и перемешанные неорганические компоненты, соединенные связующими веществами. Одни из них являются окислителями, другие горючими, они реагируют во фронте горения топлива.

Помимо горючего и окислителя в топливо добавляют многие вспомогательные вещества. Чтобы топливо было пластичным, хорошо размешивалось и могло подаваться при снаряжении в корпус двигателя шнековыми машинами, в топливо вводят пластификаторы. Чтобы придать ему твердость, в топливо добавляют эпоксидные отвердители. При длительном вертикальном положении массив топлива не должен оплывать, давать трещины и накапливать внутренние напряжения — ракеты иногда стоят на боевом дежурстве десятки лет.

Если в топливе появятся трещины, то при работе двигателя они станут нерасчетными площадями горения, оплывший свод потеряет расчетную толщину и изменит форму канала, а возникшие в массиве топлива напряжения приведут к дополнительному разгару в этих местах. Эти риски возрастают под действием взлетной перегрузки, в разы усиливающей вес и давление массы топлива.

Физические свойства топлива регулируются связующими добавками специальных стабилизаторов. Также в топливо добавляют ингибиторы и катализаторы горения, флегматизаторы (они уменьшают чувствительность топлива к трению, что необходимо при изготовлении смеси и снаряжения двигателя), ингибиторы окисления и другие добавки.

Состав топлива ускорителя SLS таков:

В молекуле перхлората аммония — четыре атома кислорода. Они освобождаются при нагревании и окисляют металлический алюминий и полибутадиенакрилонитрил. Полибутадиенакрилонитрил, или бутадиен-нитрильный каучук (БНК) — это жесткая резина, которая работает и горючим, и связующим. Углерод и водород БНК при сгорании образуют газовое рабочее тело — смесь в основном углекислого газа и водяного пара. Второе горючее, мелкодисперсный алюминий, сгорает без выделения газов, но температура горения алюминия очень высока, около 3300 °С. Это повышает температуру газов, передавая им тепло сгорания металла.

Горение

Не каждое твердое ракетное топливо вы сможете зажечь спичкой или зажигалкой. Некоторые топлива не горят при обычном атмосферном давлении — так они спроектированы. Почему?

Давление внутри канала двигателя при горении составляет десятки атмосфер. Прижатый к горящей поверхности плотный горячий газ порождает поток тепла в массив топлива. Чем больше в одном кубическом сантиметре горячего газа, а значит тепла, тем быстрее этот сантиметр прогревает слой топлива. Ускорение сгорания топлива увеличивает выделение газов, приводя к росту давления. Повышенное давление может разорвать корпус двигателя или привести к нестационарному, разгоняющемуся горению наперегонки с давлением. Ускоренно развиваясь, эта взаимно усиливающая связка быстро достигает скорости и давления ударной волны, нагревающей топливо уже упругим сжатием до основных химических реакций — горение переходит в детонацию.

Как устроены ускорители «лунной» ракеты NASA

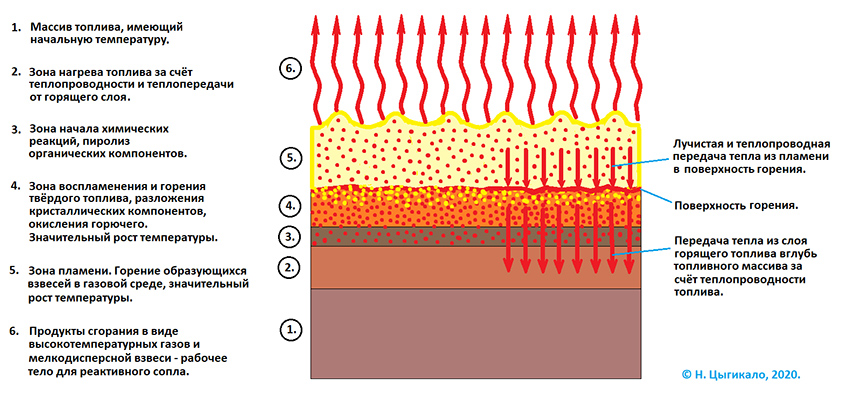

Горение твердого ракетного топлива / Николай Цыгикало

Поэтому скорость горения топлива проектируют для рабочих давлений в 30-50 атмосфер. А значит, для запуска двигателя это давление надо сначала создать. Это достигается специальным зарядом другого топлива, подобным пороховой шашке. Его сгорание поднимает давление в канале двигателя (с закрытым заглушкой соплом) до рабочего, при котором начинается устойчивое горение основного топлива. И одновременно нагревает поверхность топлива до начала химических реакций.

Соответственно, специфически устроено и выключение такого двигателя. Например, боевым межконтинентальным ракетам необходимо остановить двигатель последней ступени при достижении нужной скорости, иначе боеголовка перелетит свою цель (которая, как правило, находится ближе максимальной дальности ракеты). Если выжигать топливо целиком, и запускать ракету по высокой навесной траектории, ее полетное время недопустимо удлинится. Двигатель  надо остановить вовремя. Для обнуления его тяги взрывают детонационные шнуры, проложенные в корпусе двигателя. Шнуры подрывом вырезают в стенке корпуса два отверстия, и давление в канале двигателя мгновенно сбрасывается — без давления топливо гаснет, и тяга обнуляется.

Жесткий возница

На пресс-брифинге экипажа Crew Dragon сразу после стыковки корабля с МКС астронавт Боб Бенкен отметил, как плавно шел «Фалькон» первые минуты полета по сравнению с «Шаттлом». Это связано именно с тем, что двигатель «Мерлин»— жидкостный, а «Шаттлы» использовали на старте, помимо своих двигателей, еще и твердотопливные ускорители SRB.

Как устроены ускорители «лунной» ракеты NASA

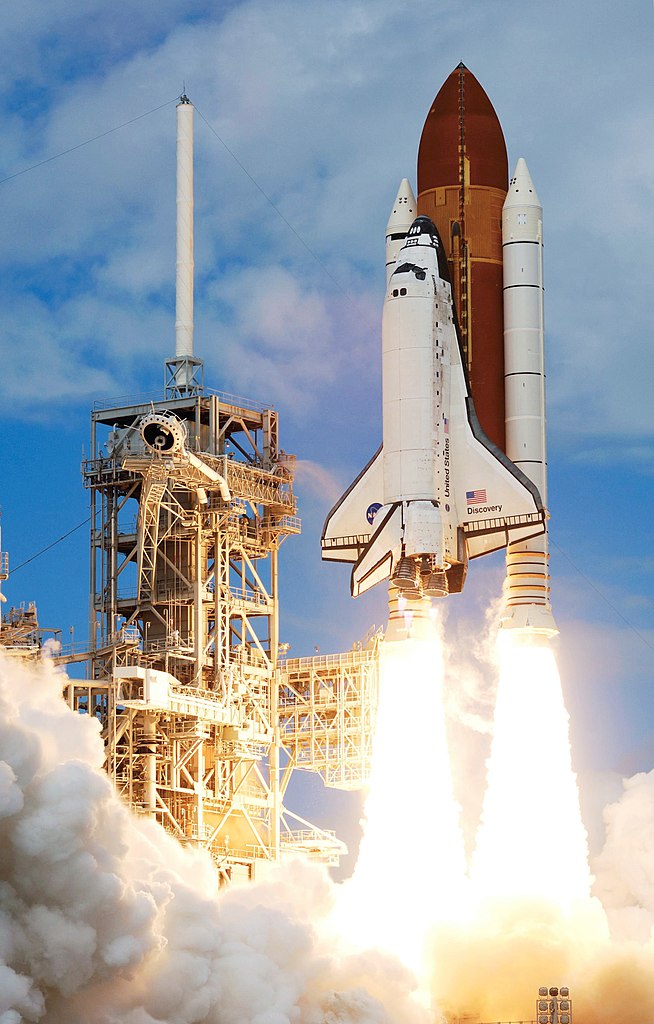

Старт шаттла Discovery / NASA

Перед входом в имитатор полета на шаттле в Космическом центре им. Кеннеди у автора этих строк попросили выложить из карманов все мелкие предметы, ключи и монеты. Иначе их могло выбросить из карманов взлетной тряской.

Первые две минуты, на этапе работы твердотопливных ускорителей, трясет так, будто вы мчитесь на телеге по крупной булыжной мостовой. На трансляциях из кабины шаттла видно, как экипаж при запуске мотает в креслах, а как только ускорители отсоединяются — тряска прекращается, и остается лишь еле ощутимая вибрация водородных двигателей шаттла.

В горячем газе, заполняющем канал работающего твердотопливного двигателя, возникают акустические колебания. Они сливаются в более сильные волны и усиливаются – растет давление во фронте волны, а большая скорость звука в раскаленном газе дает волнам большую быстроту движения. Натыкаясь на горящую топливную поверхность, акустические волны своим давлением ускоряют горение и выделение энергии — и сами получают от горящего топлива усиливающий удар и отражаются. Так они гуляют по всему сжатому газу канала внутри топлива, поддерживая и увеличивая свою силу. Под их действием горение топлива, в среднем равномерное, испытывает частые и множественные локальные усиления. Что и вызывает вибрации двигателя, которые приводят к тряске.

Выхлоп ускорителя выглядит как яркое белое пламя. Яркость ему придают раскаленные твердые микрочастицы, хорошо излучающие свет видимого диапазона: у свечи это микрочастицы твердого углерода, а у твердого ракетного топлива светят частицы продуктов разложения перхлората аммония, оксида алюминия — и тот же углерод.

Сверхзвуковая выхлопная струя тормозится об воздух, порождая сильные звуковые поля. От струи отходят множественные акустические волны, двигатель ревет и грохочет. Интенсивность этого процесса так сильна, что на огневых испытаниях рев двигателя вздымает грунтовую пыль — и кажется, что грунт дымится.

Поднятая с земли пыль окрашивает в темный цвет дым струи, бьющей на испытаниях горизонтально. Также дым затемняется несгоревшим углеродом полибутадиена. Без этих темных включений выхлоп имел бы белый цвет, образуемый частицами оксида алюминия и хлорида аммония.

Как устроены ускорители «лунной» ракеты NASA

Огневые испытания ускорителя в июне 2016 года / NASA

Ускоритель SLS

Ускорители ракеты SLS созданы на базе твердотопливных ускорителей «Спейс Шаттлов». К четырем топливным сегментам добавили пятый, таким образом увеличив длину, массу и мощность ускорителей. Отказались от многоразовости, сократив парашютный блок приводнения и все затраты, связанные с циклом повторного использования. Высота ускорителя 54 метра (это 18-этажный дом), масса — 726 тонн, а тяга выросла до 1620 тонн, что в четыре раза мощнее ракеты-носителя «Союз». Сквозь сопло ускорителя свободно может пройти взрослый человек.

Как устроены ускорители «лунной» ракеты NASA

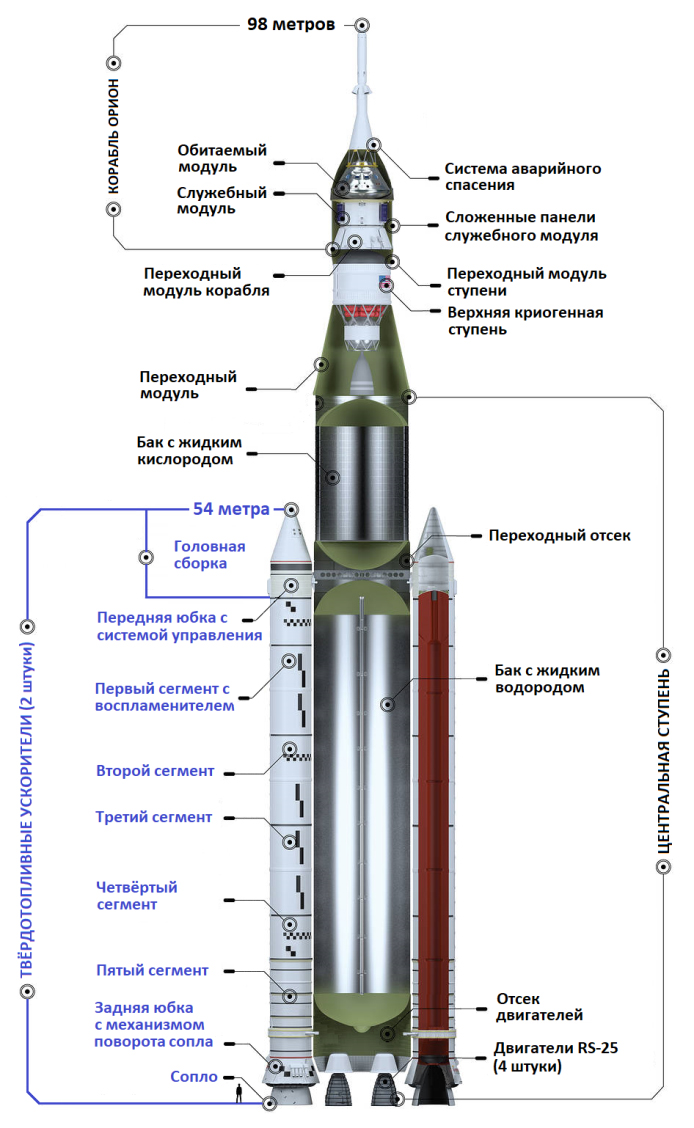

Положение ускорителей на ракете SLS / Николай Цыгикало

Состоит ускоритель из трех основных элементов. Головная, или передняя, сборка объединяет конус носового обтекателя и переднюю юбку, в которой находится бортовая электроника и узел передачи тягового усилия на центральную ступень ракеты. Пять топливных сегментов вырабатывают с большим расходом рабочее тело — газ с высокой температурой и давлением. Хвостовая юбка защищает сопло от набегающего потока, содержит командную аппаратуру и механизм поворота реактивного сопла для управления вектором тяги. Обе сборки, передняя и задняя, несут по четыре небольших РДТТ для отведения отработавшего ускорителя от центральной ступени. В верхнем топливном сегменте стоит также воспламенитель для запуска двигателя.

Корпуса топливных сегментов изнутри обклеивают листами резиновой изоляции. Они защищают металл корпуса от жара в двигателе.

Как устроены ускорители «лунной» ракеты NASA

Корпус нижнего сегмента ускорителя обклеивают более 900 листами изоляции / NASA

Ускорители SLS будут работать две минуты и шесть секунд, каждую секунду сжигая по 6 тонн топлива. После этого они отделятся от ракеты и упадут в Атлантический океан. Они стали самыми большими и мощными ракетными двигателями, и вообще двигателями, когда-либо сделанными человеком. Они будут создавать четыре пятых всей тяги сверхтяжелой SLS, летящей на Луну.

Добравшись до Космического центра имени Кеннеди, нетопливные части поступят в сборочный комплекс BFF для монтажа передней и задней сборки ускорителя. А топливные сегменты везут в специализированный цех RPSF, где разворачивают вертикально. Первый и последний сегменты соединяют с головной и задней сборками, проверяют, и складируют с другими тремя топливными сегментами. Перед пуском ракеты все сегменты отправят в здание вертикальной сборки, крупнейшее в мире одноэтажное здание высотой 160 метров, где ускорители соберут целиком и прикрепят к ракете.

Остаётся посмотреть, как пройдет первый запуск «Артемида-1», намеченный на 2021 год, и увидеть работу ускорителей в первом реальном космическом старте.

Николай Цыгикало
